[CV] Object Detection & Segmentation을 위한 주요 Dataset

주요 Dataset

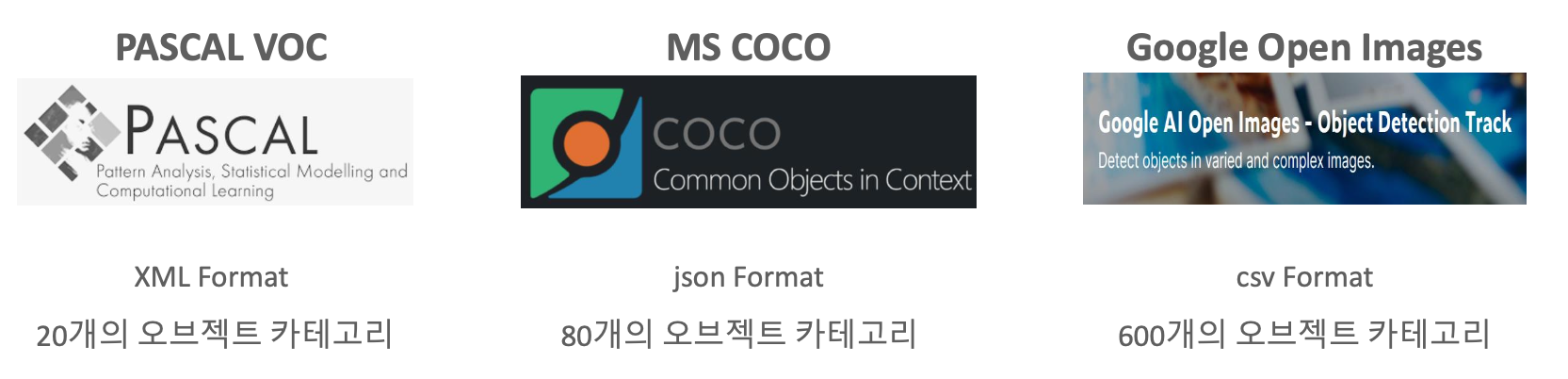

많은 Detection & Segmentation DL 패키지가 아래의 Dataset들을 기반으로 Pretrained 되어 배포되었습니다.

• PASCAL VOC: XML Format, 20개의 Object Category
  • Bounding Box 양식으로 구성되어 있습니다(XML), 그리고 하나의 Image에 데하여 Annotation 합니다.
• MS COCO: json Form, 80개의 오브젝트 카테고리
• Google Open Images: csv Format, 600개의 오브젝트 카테고리





PASCAL VOC 2012

PASCAL VOC(Pattern Analysis, Statistical Modelling and Computational Learning Visual Object Classes)은 컴퓨터 비전 분야에서 널리 사용되는 데이터셋 및 평가 챌린지입니다.

• 이 데이터셋은 객체 검출(Object Detection), 이미지 분할(Image Segmentation), 이미지 분류(Image Classification) 등 여러 컴퓨터 비전 작업에서 모델의 성능을 평가하는 데 사용됩니다.
• PASCAL VOC 데이터셋은 다양한 시각적 객체 클래스를 포함합니다. 예를 들어, 2007년과 2012년의 데이터셋은 각각 20개의 객체 클래스를 포함합니다.
• 주요 클래스에는 사람(person), 자전거(bicycle), 자동차(car), 고양이(cat), 개(dog), 식탁(dining table) 등이 있습니다.

The PASCAL Visual Object Classes Challenge 2012 (VOC2012)



Annotation

한번 Annotation에 데하여 알아보겠습니다. 무엇일까요?

• 이미지의 Detection 정보를 별도의 설명 파일로 제공되는 것을 일반적으로 Annotation 이라고 합니다.
• Annotation은 Object의 Bounding Box 위치나 Object 이름등을 특정 포맷(설명파일)으로 제공합니다.

• 이 Annotation 파일의 노란색 박스 안에 있는 부분은 원본 이미지의 비행기를 Bounding Box화 한 부분입니다.



PASCAL VOC Dataset 구조

한번 PASCAL VOC Dataset의 구조에 데하여 한번 알아보겠습니다.

VOC 2012 기준입니다.

• Annotations: Xml 포맷이며, 개별 xml파일은 한 개 image에 대한 Annotation 정보를 가지고 있습니다.
  • 확장자 xml을 제외한 파일명은 image 파일명(확장자 jpg를 제외한)과 동일하게 Mapping 합니다.
• ImageSet: 어떤 이미지를 train, test, trainval, val에 사용할 것인지에 대한 매핑 정보를 개별 오브젝트별로 파일로 가지고 있습니다.
• JPEGImages: Detection과 Segmentation에 사용될 원본 이미지 입니다.
• Segmentation Class: Semantic Segmentation에 사용될 masking 이미지 입니다.
• Segmentation Object: Instance Segmentation에 사용될 masking 이미지 입니다.



Annotation 파일 예시

Annotation 파일 2007_000032.xml 파일 일부 입니다.

• 2007_000032.jpg 파일에 대한 Annotation 정보를 가지고 있습니다.



PASCAL VOC 2012 Dataset 탐색하기

한번 PASCAL VOC 2012 Dataset 탐색해보겠습니다.

• PASCAL VOC 2012 데이터 다운로드 받기

!wget http://host.robots.ox.ac.uk/pascal/VOC/voc2012/VOCtrainval_11-May-2012.tar
!tar -xvf VOCtrainval_11-May-2012.tar -C ~/DLCV/data/voc

!ls ~/DLCV/data/voc/VOCdevkit/VOC2012

!ls ~/DLCV/data/voc/VOCdevkit/VOC2012/JPEGImages | head -n 5



• JPEGImasge Directory에 있는 임의의 이미지 보기

import cv2
import matplotlib.pyplot as plt
%matplotlib inline

img = cv2.imread('../../data/voc/VOCdevkit/VOC2012/JPEGImages/2007_000032.jpg')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB) # BGR -> RGB 변환
print('img shape:', img.shape)

plt.figure(figsize=(8, 8))
plt.imshow(img_rgb)
plt.show()

• img shape: (281, 500, 3)



• Annotations 디렉토리에 있는 임의의 annotation 파일 보기

!cat ~/DLCV/data/voc/VOCdevkit/VOC2012/Annotations/2007_000032.xml

<annotation>
	<folder>VOC2012</folder>
	<filename>2007_000032.jpg</filename>
	<source>
		<database>The VOC2007 Database</database>
		<annotation>PASCAL VOC2007</annotation>
		<image>flickr</image>
	</source>
	<size>
		<width>500</width>
		<height>281</height>
		<depth>3</depth>
	</size>
	<segmented>1</segmented>
	<object>
		<name>aeroplane</name>
		<pose>Frontal</pose>
		<truncated>0</truncated>
		<difficult>0</difficult>
		<bndbox>
			<xmin>104</xmin>
			<ymin>78</ymin>
			<xmax>375</xmax>
			<ymax>183</ymax>
		</bndbox>
	</object>
	<object>
		<name>aeroplane</name>
		<pose>Left</pose>
		<truncated>0</truncated>
		<difficult>0</difficult>
		<bndbox>
			<xmin>133</xmin>
			<ymin>88</ymin>
			<xmax>197</xmax>
			<ymax>123</ymax>
		</bndbox>
	</object>
	<object>
		<name>person</name>
		<pose>Rear</pose>
		<truncated>0</truncated>
		<difficult>0</difficult>
		<bndbox>
			<xmin>195</xmin>
			<ymin>180</ymin>
			<xmax>213</xmax>
			<ymax>229</ymax>
		</bndbox>
	</object>
	<object>
		<name>person</name>
		<pose>Rear</pose>
		<truncated>0</truncated>
		<difficult>0</difficult>
		<bndbox>
			<xmin>26</xmin>
			<ymin>189</ymin>
			<xmax>44</xmax>
			<ymax>238</ymax>
		</bndbox>
	</object>
</annotation>

• 이 XML 파일은 PASCAL VOC 데이터셋에서 사용되는 어노테이션 파일의 예시입니다.
• 이미지 내 객체의 위치와 속성을 정의하는 데 사용됩니다.
• 각 객체는 이미지 내의 바운딩 박스 좌표와 함께 클래스 라벨, 포즈, 그리고 기타 속성을 포함합니다.
• XML 파일 구조를 요약해보면
• 이미지의 크기: 500x281, 3채널(RGB)
• 객체는 4개가 있고, 아래에 정보가 있습니다.

1. `aeroplane`: 포즈는 `Frontal`, Bounding Box 좌표는 (104, 78), (375, 183)
2. `aeroplane`: 포즈는 `Left`, Bounding Box 좌표는 (133, 88), (197, 123)
3. `person`: 포즈는 `Rear`, Bounding Box 좌표는 (195, 180), (213, 229)
4. `person`: 포즈는 `Rear`, Bounding Box 좌표는 (26, 189), (44, 238)



SegmentationObject 디렉토리에 있는 있는 임의의 maksing 이미지 보기

img = cv2.imread('../../data/voc/VOCdevkit/VOC2012/SegmentationObject/2007_000032.png')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
print('img shape:', img.shape)

plt.figure(figsize=(8, 8))
plt.imshow(img_rgb)
plt.show()

• img shape: (281, 500, 3)



Annotation xml 파일에 있는 요소들을 파싱하여 접근하기

import os
import random

VOC_ROOT_DIR ="../../data/voc/VOCdevkit/VOC2012/"
ANNO_DIR = os.path.join(VOC_ROOT_DIR, "Annotations") # Annotations - Directory를 의미합니다.
IMAGE_DIR = os.path.join(VOC_ROOT_DIR, "JPEGImages")

xml_files = os.listdir(ANNO_DIR)
print(xml_files[:5]); print(len(xml_files))

['2008_007279.xml', '2010_005972.xml', '2012_003581.xml', '2008_004452.xml', '2009_003508.xml']
17125 - 총개수





# !pip install lxml
import os
import xml.etree.ElementTree as ET

xml_file = os.path.join(ANNO_DIR, '2007_000032.xml')

# XML 파일을 Parsing 하여 Element 생성
tree = ET.parse(xml_file)
root = tree.getroot()

# image 관련 정보는 root의 자식으로 존재
image_name = root.find('filename').text
full_image_name = os.path.join(IMAGE_DIR, image_name)
image_size = root.find('size') # element의 개수만큼 변환받음
image_width = int(image_size.find('width').text)
image_height = int(image_size.find('height').text)

# 파일내에 있는 모든 object Element(object Element 개수만큼)를 찾음.
objects_list = []
for obj in root.findall('object'): # Iterator로 변환
    # object element의 자식 element에서 bndbox를 찾음.
    xmlbox = obj.find('bndbox')
    # bndbox element의 자식 element에서 xmin,ymin,xmax,ymax를 찾고 이의 값(text)를 추출
    x1 = int(xmlbox.find('xmin').text)
    y1 = int(xmlbox.find('ymin').text)
    x2 = int(xmlbox.find('xmax').text)
    y2 = int(xmlbox.find('ymax').text)

    bndbox_pos = (x1, y1, x2, y2)
    class_name=obj.find('name').text
    object_dict={'class_name': class_name, 'bndbox_pos':bndbox_pos}
    objects_list.append(object_dict)

print('full_image_name:', full_image_name,'\n', 'image_size:', (image_width, image_height))

for object in objects_list:
    print(object)

full_image_name: ../../data/voc/VOCdevkit/VOC2012/JPEGImages/2007_000032.jpg
 image_size: (500, 281)
{'class_name': 'aeroplane', 'bndbox_pos': (104, 78, 375, 183)}
{'class_name': 'aeroplane', 'bndbox_pos': (133, 88, 197, 123)}
{'class_name': 'person', 'bndbox_pos': (195, 180, 213, 229)}
{'class_name': 'person', 'bndbox_pos': (26, 189, 44, 238)}



Annotation내의 Object들의 bounding box 정보를 이용하여 Bounding box 시각화

import cv2
import os
import xml.etree.ElementTree as ET

xml_file = os.path.join(ANNO_DIR, '2007_000032.xml')

tree = ET.parse(xml_file)
root = tree.getroot()

image_name = root.find('filename').text
full_image_name = os.path.join(IMAGE_DIR, image_name)

img = cv2.imread(full_image_name)
# opencv의 rectangle()는 인자로 들어온 이미지 배열에 그대로 사각형을 그려주므로 별도의 이미지 배열에 그림 작업 수행.
draw_img = img.copy()
# OpenCV는 RGB가 아니라 BGR이므로 빨간색은 (0, 0, 255)
green_color=(0, 255, 0)
red_color=(0, 0, 255)

# 파일내에 있는 모든 object Element를 찾음.
objects_list = []
for obj in root.findall('object'):
    xmlbox = obj.find('bndbox')

    left = int(xmlbox.find('xmin').text)
    top = int(xmlbox.find('ymin').text)
    right = int(xmlbox.find('xmax').text)
    bottom = int(xmlbox.find('ymax').text)

    class_name=obj.find('name').text

    # draw_img 배열의 좌상단 우하단 좌표에 녹색으로 box 표시
    cv2.rectangle(draw_img, (left, top), (right, bottom), color=green_color, thickness=1)
    # draw_img 배열의 좌상단 좌표에 빨간색으로 클래스명 표시
    cv2.putText(draw_img, class_name, (left, top - 5), cv2.FONT_HERSHEY_SIMPLEX, 0.4, red_color, thickness=1)

img_rgb = cv2.cvtColor(draw_img, cv2.COLOR_BGR2RGB)
plt.figure(figsize=(10, 10))
plt.imshow(img_rgb)

• <matplotlib.image.AxesImage at 0x7fc2d004a780>

---

MS-COCO Dataset

MS-COCO (Microsoft Common Objects in Context) 데이터셋은 컴퓨터 비전 연구를 위한 대규모 데이터셋 입니다.

• Object Detection(객체 검출), Image Segmentation(이미지 분할), Image Captioning(이미지 캡셔닝) 등 다양한 Vision 작업에 사용됩니다.
• COCO 데이터셋은 이미지에서 객체의 위치와 클래스뿐만 아니라, 객체의 Segmentation 정보와 이미지 설명(캡션)도 제공하여 풍부한 정보를 제공합니다.
• 80개 Object Category, 300K의 Image들과 1.5 Million 개의 object들이 있습니다.

  • (하나의 image에 평균 5개의 Object들로 구성)
• 그리고 Tensorflow Object Detection API 및 많은 오픈 소스 계열의 주요 패키지들은 COCO Dataset으로 Pretrained된 모델을 제공합니다.



MS-COCO Dataset 오브젝트 카테고리



MS-COCO Dataset 다운로드

• 여기서 MS-COCO Dataset을 다운로드 할 수 있습니다.

COCO - Common Objects in Context



COCO Explorer

Dataset 아래 Explorer를 누르면, 이렇게 Category별로 각자 Object를 누르면 Dataset을 볼 수 있습니다.



MS-COCO Dataset 구성

COCO 2017 데이터 세트 기준입니다.

• 이미지 파일들을 Json 포맷인 한개의 파일로 구성됩니다. (한개의 Line 으로 구성)
• 아래와 같은 대 분류로 구성되어 있습니다.
  • Info: COCO Dataset 생성 일자등을 가지는 헤더 정보 입니다.
  • license: 이미지 파일들의 라이선스에 대한 정보 입니다.
  • images: 모든 이미지들의 id, 파일명, 이미지 너비, 높이 정보 입니다.
  • annotations: 대상 image및 object id Segmentation, bounding box, 픽셀 영역 등의 상세 정보를 가집니다.
  • categories: 80개 오브젝트 카테고리에 대한 id, 이름, Group을 가집니다.



MS-COCO JSON 파일 예시

1개의 이미지에 데한 특성을 예시로 가지고 왔습니다.



MS-COCO Dataset 특징

COCO Dataset은 이미지 한 개에 여러 오브젝트들을 가지고 있으며 타 데이터 세트에 비해 난이도가 높은 데이터를 제공합니다.

Categories per image: 하나의 이미지당 몇개의 Category?
Instances per image: Object 몇개?
Percentiage of images: 이미지에 대한 확률
Number of Cateories: 객체(Category)의 개수

• 다양한 객체 클래스
  • COCO 데이터셋은 80개의 객체 클래스를 포함합니다.
  • 주요 클래스에는 사람(person), 자전거(bicycle), 자동차(car), 개(dog), 고양이(cat), 책상(desk), 의자(chair) 등이 있습니다.
• 풍부한 Annotation
  • Object Detection: 이미지 내 객체의 Bounding Box 좌표와 Class 라벨을 제공합니다.
  • Image Segmentation: 객체의 픽셀 단위 분할 정보를 제공합니다 (Polygon 형식).
  • 키포인트 검출: 사람의 주요 신체 부위(예: 눈, 귀, 어깨 등)의 위치 정보를 제공합니다.
  • Image Captioning: 이미지에 대한 자연어 설명을 여러 개 제공합니다.
• 대규모 Dataset
  • COCO 데이터셋은 수십만 장의 이미지를 포함하며, 각 이미지에는 여러 객체가 포함되어 있어 풍부한 학습 데이터를 제공합니다.
  • 훈련(train), 검증(val), 테스트(test) 세트로 나뉘어 있습니다.
• 복잡한 장면
  • COCO 데이터셋은 실제 상황에서의 복잡한 장면을 포함하여, 객체들이 다양한 크기와 형태로 나타나고 상호작용하는 모습을 담고 있습니다.
